Beschrijving
Artikelnummer: PT148390L

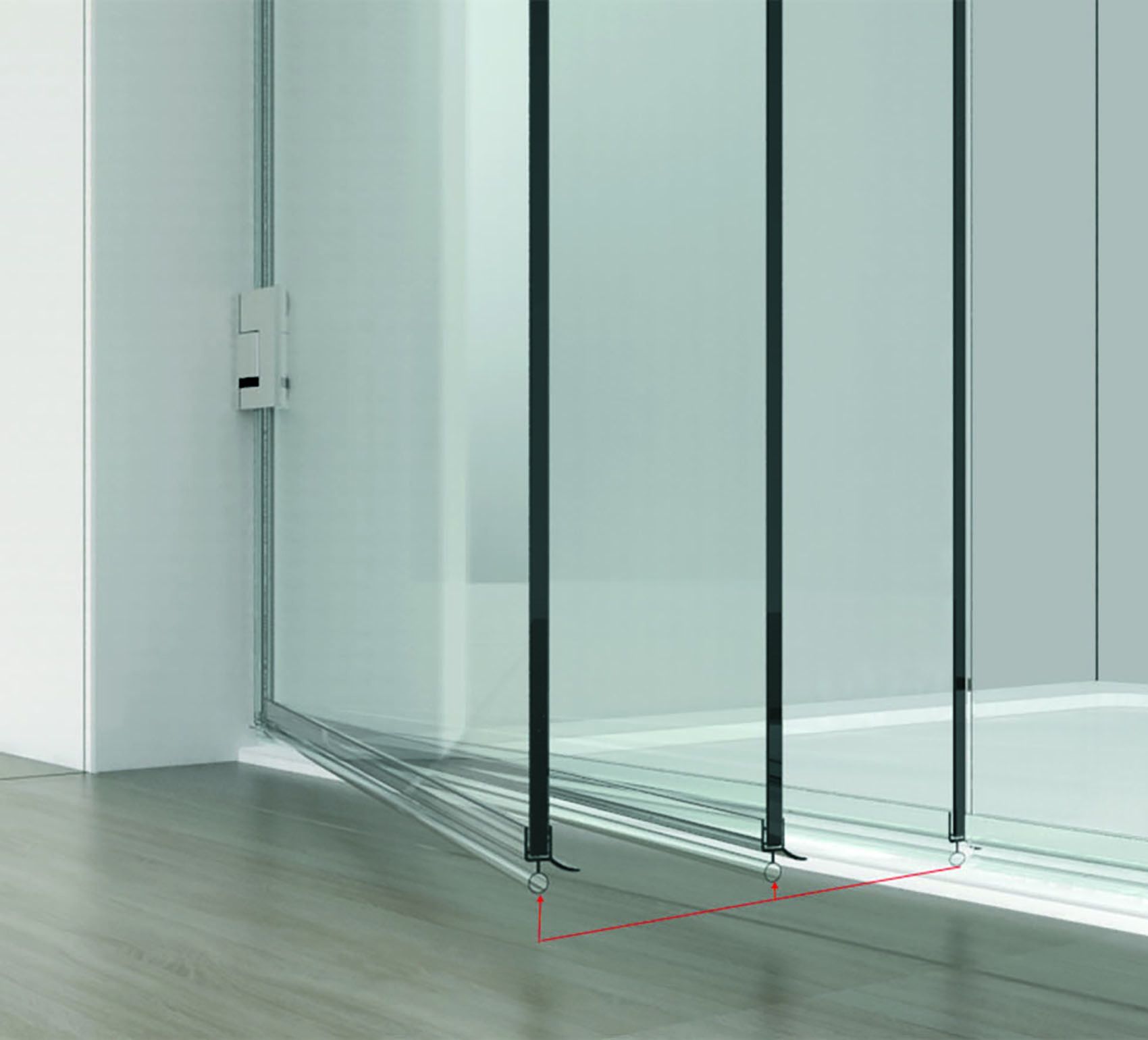

Douchescharnier met lift functie voor wand-glas montage. Lift ca. 6 mm, na ca. 54 °, zelfsluitend tijdens het daalproces. Verhoogd waterbestendig in verlaagde toestand door hogere contactdruk van de afdichtingen (zie afbeelding 9)
Artikelnummer: 148390L
- Glasdikte: 8-10mm
- Max. deurgewicht: 36Kg
- Max. deur afmetingen:900×2000 bij 8mm glasdikte
- 90 graden te openen naar beide zijdes.
- Montage gelijk met het glasoppervlak door verzonken schroeven.
- Afdekkappen om de montageschroeven te verbergen.
- Muurplaat met slobgaten voor een exacte verstelling van het scharnier.
- Instelbare nulpositie.
- Installatie zonder zijafdichting mogelijk door aangepaste glasbewerking.

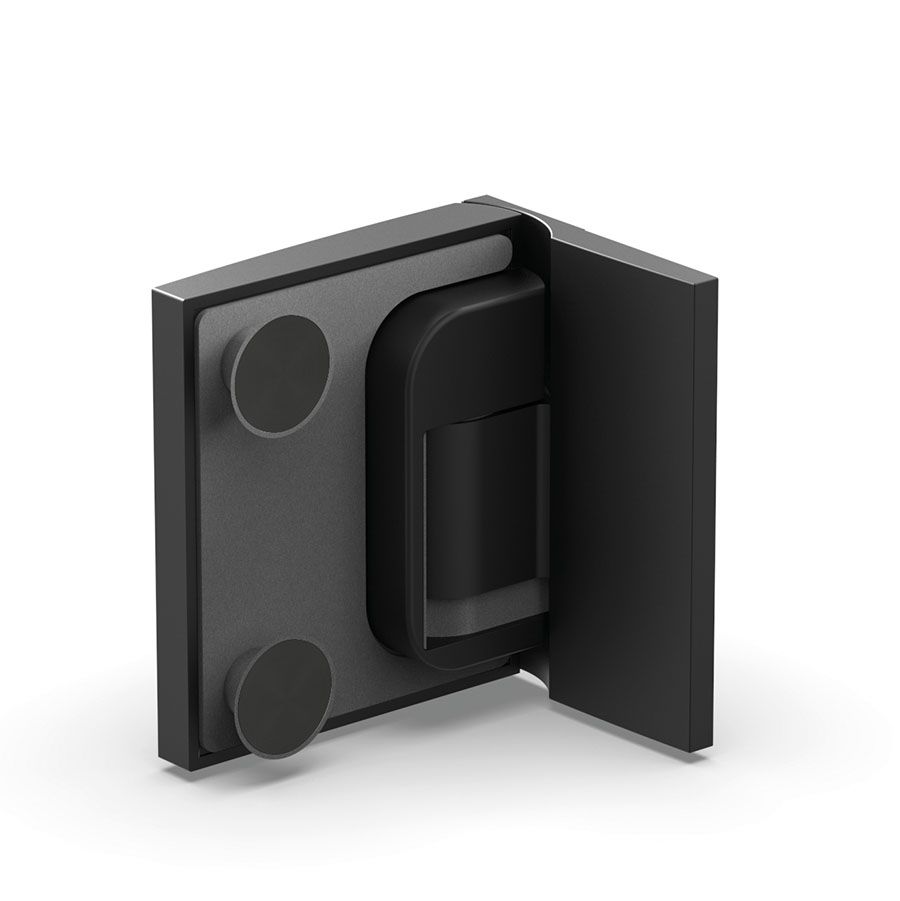

Douchescharnier Pavone met lift functie voor wand-glas montage.
– Montage instructies: Download
– Technische tekening met afdichtprofiel en glas uitsparing: Download
– Technische tekening zonder afdichtprofiel en glas uitsparing: Download
- Glasdikte: 8-10mm
- Max. deurgewicht: 36Kg
- Max. deur afmetingen:900×2000 bij 8mm glasdikte
- 90 graden te openen naar beide zijdes
- Montage gelijk met het glasoppervlak door verzonken schroeven
- Afdekkappen om de montageschroeven te verbergen
- Muurplaat met slobgaten voor een exacte verstelling van het scharnier
- Instelbare nulpositie
- Installatie zonder zijafdichting mogelijk door aangepaste glasbewerking
– Montage instructies: Download
– Technische tekening met afdichtprofiel en glas uitsparing: Download
– Technische tekening zonder afdichtprofiel en glas uitsparing: Download
