Beschrijving
Artikelnummer: PT13DFKlik

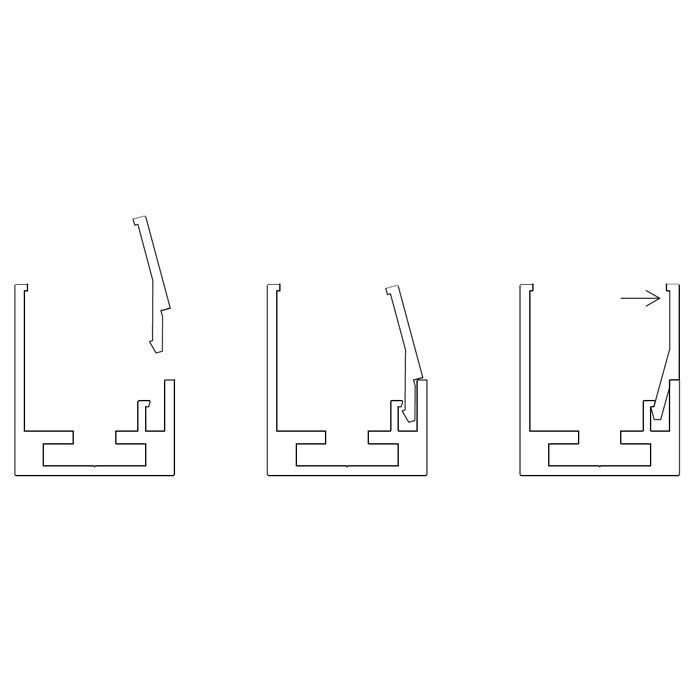

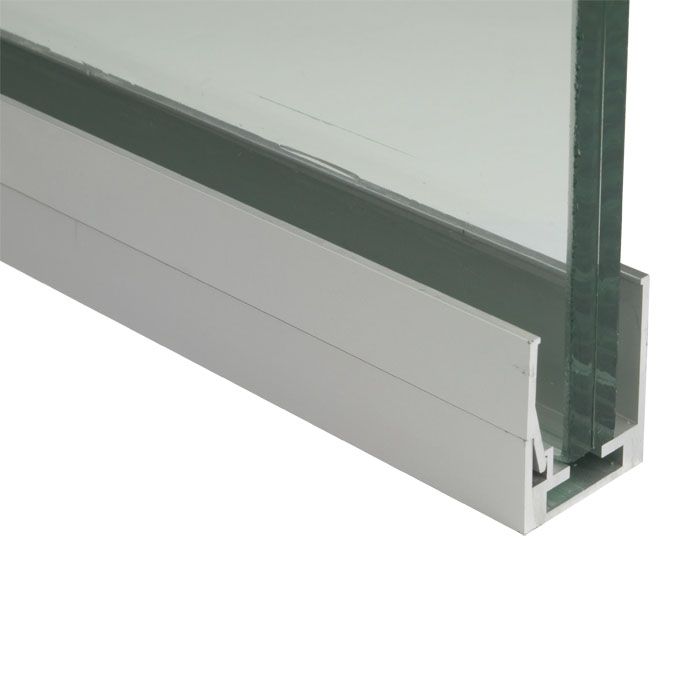

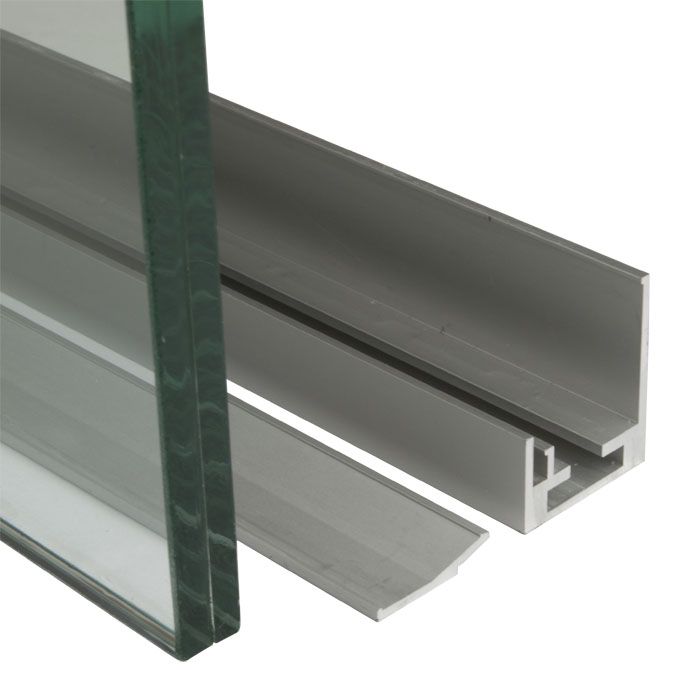

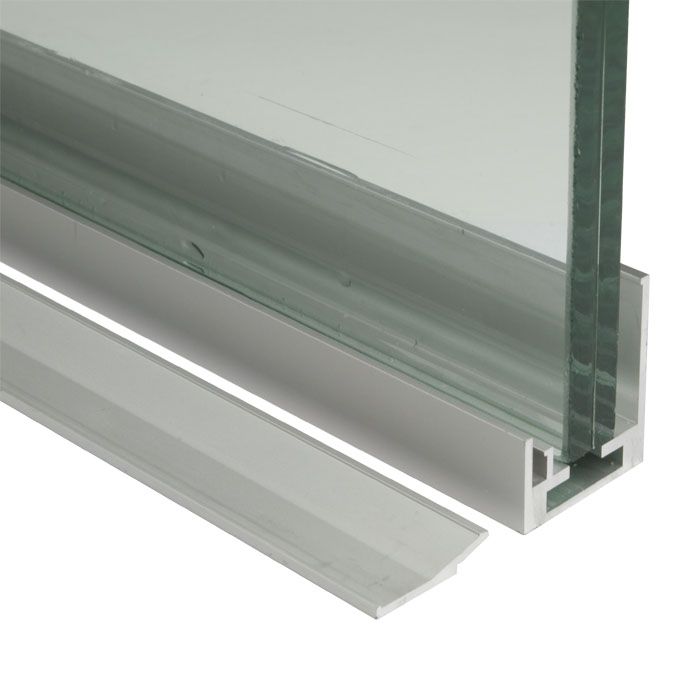

Montage profiel (kliklat) 30x25x30
-
Basisprofiel incl kliklat 30x25x30mm voor glasdikte
-
- 10 of 5/5/2
- 12 of 6/6/2
- 16 of 8/8/2
-
.

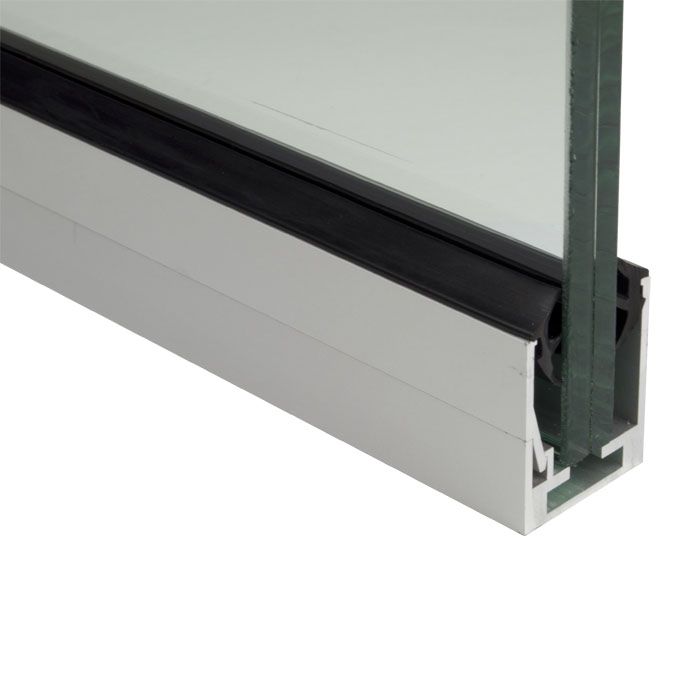

Klemmen d.m.v. klemrubber (apart bestellen)
Afname per handelslengte van 6000mm, prijs per handelslengte!
- Glasaftrek: 15mm per profiel

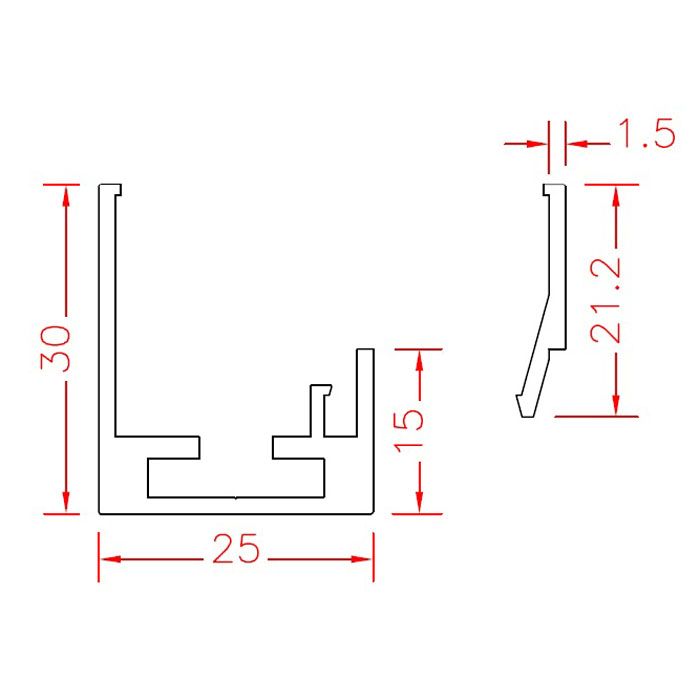

- Afmeting: 30x25x30x1,5mm
Bij een pui situatie met vaste panelen volledig omkaderd met de klikprofielen (DF03+DF04) geldt het onderstaande:
Uitgaande van een voorbeeld afmeting van 2.000 (B) x 2.000 (H) mm, dan wordt de formule :
– Hoogte paneel: 2000 – 15 – 15 = 1970mm
– Breedte paneel: 2000 – 15 – 15 = 1970mm
Bij pui met vaste panelen omkaderd met de klikprofielen (DF03+DF04), onder, boven en links aan bestaande wand, rechts met DF02 profiel, dat in DF01 deurkader komt geldt:
Uitgaande van een voorbeeld afmeting van 2.000 (B) x 2.000 (H) mm, dan wordt de formule :
– Hoogte paneel: 2000 -15 – 15= 1970mm
– Breedte paneel: 2000 -15 +15 = 2000mm
aan de wandzijde -15 mm (aftrek) aan de kaderzijde (zoals de situatie op de tekening) + 15 mm (insteek), dus zou o.b.v. 2.000 mm strakke breedte maat, de glasbreedte 2.000 mm zijn.
- Voor glasdikte
- 10 of 5/5/2
- 12 of 6/6/2
- 16 of 8/8/2
- Klemmen d.m.v. klemrubber (apart bestellen)
- Afname per handelslengte van 6000mm, prijs per handelslengte!
- Glasaftrek: 15mm per profiel
- Afmeting: 30x25x30x1,5mm
Bij een pui situatie met vaste panelen volledig omkaderd met de klikprofielen (DF03+DF04) geldt het onderstaande:
Uitgaande van een voorbeeld afmeting van 2.000 (B) x 2.000 (H) mm, dan wordt de formule :
– Hoogte paneel: 2000 – 15 – 15 = 1970mm
– Breedte paneel: 2000 – 15 – 15 = 1970mm
Bij pui met vaste panelen omkaderd met de klikprofielen (DF03+DF04), onder, boven en links aan bestaande wand, rechts met DF02 profiel, dat in DF01 deurkader komt geldt:
Uitgaande van een voorbeeld afmeting van 2.000 (B) x 2.000 (H) mm, dan wordt de formule :
– Hoogte paneel: 2000 -15 – 15= 1970mm
– Breedte paneel: 2000 -15 +15 = 2000mm
aan de wandzijde -15 mm (aftrek) aan de kaderzijde (zoals de situatie op de tekening) + 15 mm (insteek), dus zou o.b.v. 2.000 mm strakke breedte maat, de glasbreedte 2.000 mm zijn.
