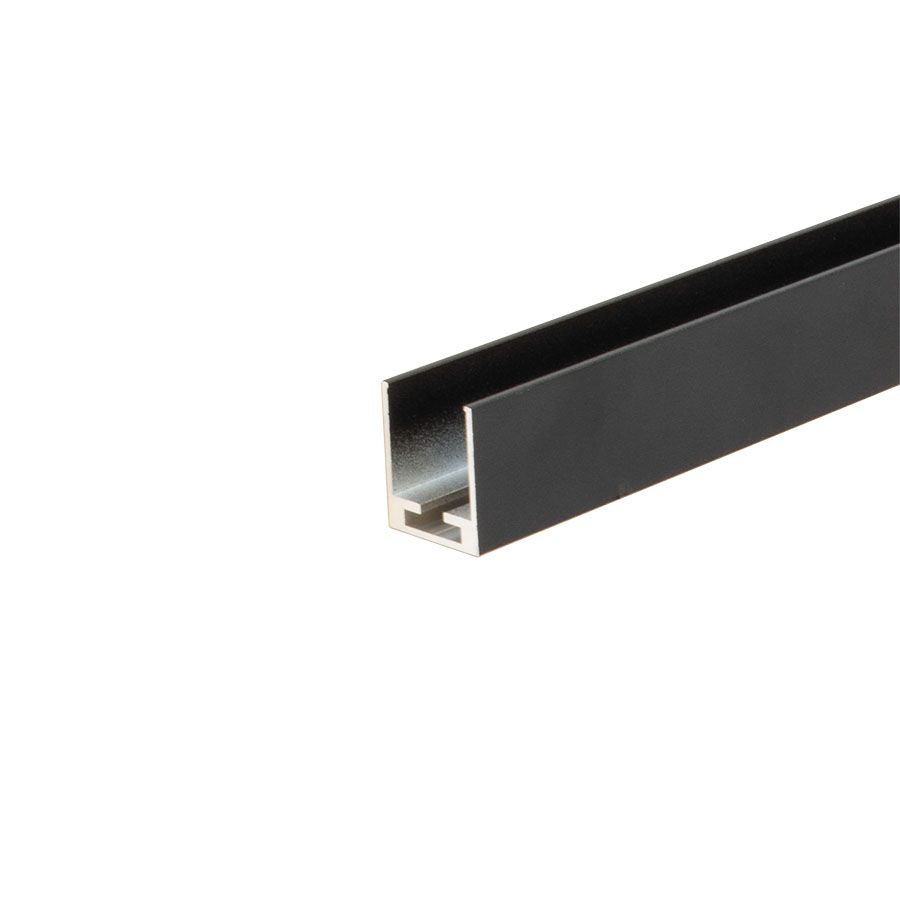

U-profiel 30x25x30

138.57212.94

Excl. BTW: 114,52

Wissen

Artikelnummer: PT13DF02

Montage profiel U-profiel

  • U-profiel tbv bevestiging van deurkader, voor glasdikte :

  • 10 of 5/5/2
  • 12 of 6/6/2
  • 16 of 8/8/2
  •

    Klemmen d.m.v. klemrubber (apart bestellen)

    • Afname per handelslengte van 6000mm, prijs per handelslengte!

      • Glasaftrek: 15mm per profiel

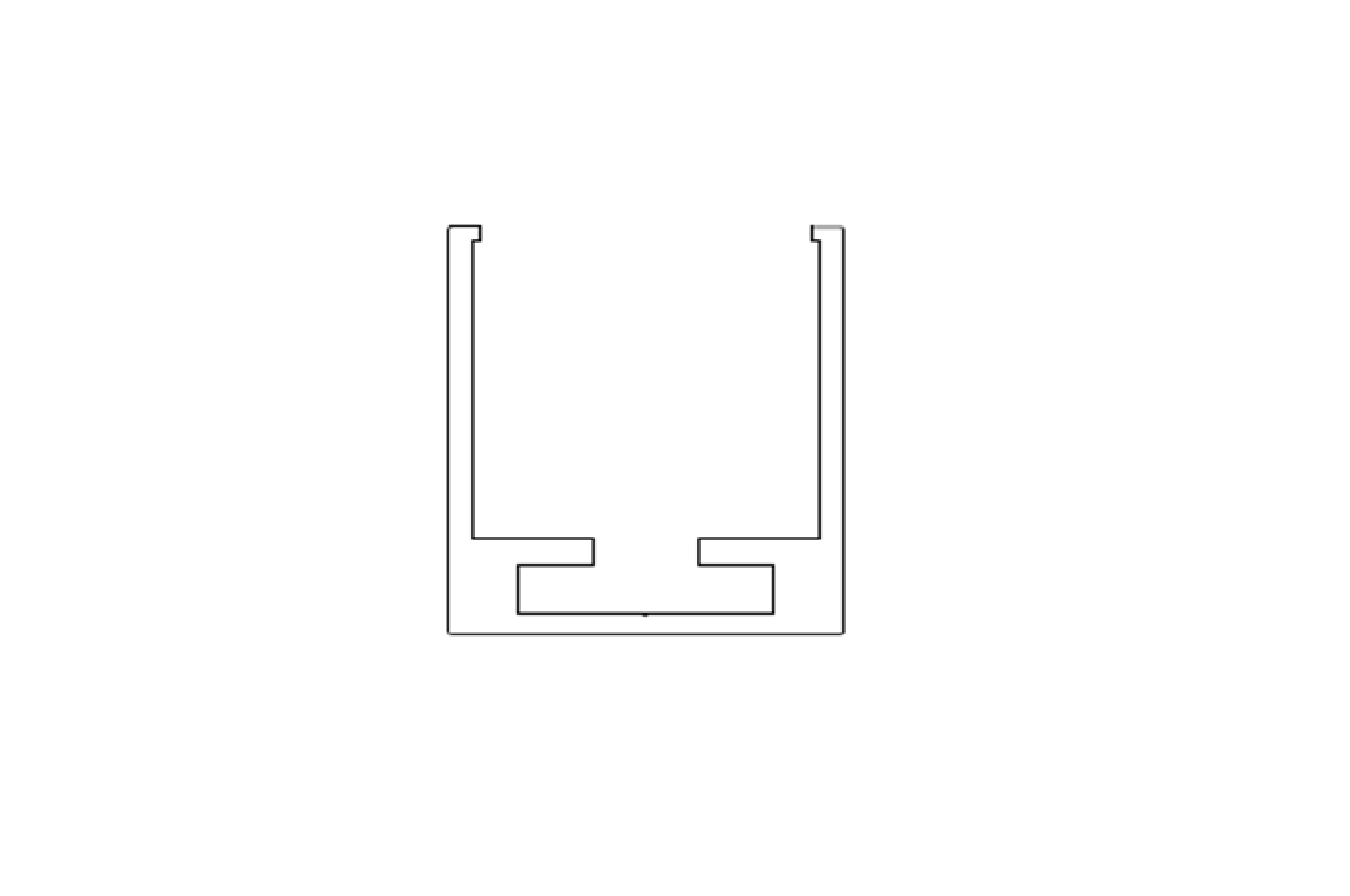

      • Afmeting: 30x25x30x1,5mm
  •  Wordt toegepast bij bevestiging van het deurkader aan de wand, of bij toepassing boven/zijlicht.

Bij een pui situatie met vaste panelen volledig omkaderd met de klikprofielen (DF03+DF04) geldt het onderstaande:



Uitgaande van een voorbeeld afmeting van 2.000 (B) x 2.000 (H) mm, dan wordt de formule :



–          Hoogte paneel: 2000 – 15 – 15 = 1964mm

–          Breedte paneel: 2000 – 15 – 15 = 1964mm

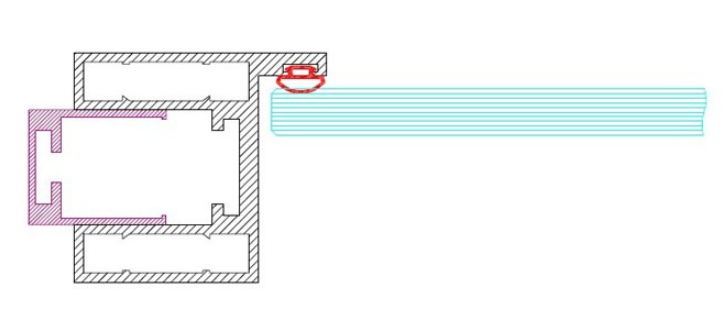

Bij pui met vaste panelen omkaderd met de klikprofielen (DF03+DF04), onder, boven en links aan bestaande wand, rechts met DF02 profiel, dat in DF01 deurkader komt geldt:



Uitgaande van een voorbeeld afmeting van 2.000 (B) x 2.000 (H) mm, dan wordt de formule :



–          Hoogte paneel: 2000 -15 – 15= 1970mm

–          Breedte paneel: 2000 -15 +15 = 2000mm



aan de wandzijde  -15 mm (aftrek) aan de kaderzijde (zoals de situatie op de tekening) + 15 mm (insteek)…., dus zou o.b.v. 2.000 mm strakke breedte maat, de glasbreedte 2.000 mm zijn.

  • Voor glasdikte:
    • 10 of 5/5/2
    • 12 of 6/6/2
    • 16 of 8/8/2
  • Klemmen d.m.v. klemrubber (apart bestellen)
  • Afname per handelslengte van 6000mm, prijs per handelslengte!
  • Glasaftrek: 15mm per profiel
  • Afmeting: 30x25x30x1,5mm
  • Wordt toegepast bij bevestiging van het deurkader aan de wand, of bij toepassing boven/zijlicht.



Bij een pui situatie met vaste panelen volledig omkaderd met de klikprofielen (DF03+DF04) geldt het onderstaande:

Uitgaande van een voorbeeld afmeting van 2.000 (B) x 2.000 (H) mm, dan wordt de formule :

–         Hoogte paneel: 2000 – 15 – 15 = 1964mm

–         Breedte paneel: 2000 – 15 – 15 = 1964mm

Bij pui met vaste panelen omkaderd met de klikprofielen (DF03+DF04), onder, boven en links aan bestaande wand, rechts met DF02 profiel, dat in DF01 deurkader komt geldt:

Uitgaande van een voorbeeld afmeting van 2.000 (B) x 2.000 (H) mm, dan wordt de formule :

–         Hoogte paneel: 2000 -15 – 15= 1970mm

–         Breedte paneel: 2000 -15 +15 = 2000mm

aan de wandzijde  -15 mm (aftrek) aan de kaderzijde (zoals de situatie op de tekening) + 15 mm (insteek)…., dus zou o.b.v. 2.000 mm strakke breedte maat, de glasbreedte 2.000 mm zijn.

Beschrijving

Artikelnummer: PT13DF02

Montage profiel U-profiel

  • U-profiel tbv bevestiging van deurkader, voor glasdikte :

  • 10 of 5/5/2
  • 12 of 6/6/2
  • 16 of 8/8/2
  •

    Klemmen d.m.v. klemrubber (apart bestellen)

    • Afname per handelslengte van 6000mm, prijs per handelslengte!

      • Glasaftrek: 15mm per profiel
      • Afmeting: 30x25x30x1,5mm
  •  Wordt toegepast bij bevestiging van het deurkader aan de wand, of bij toepassing boven/zijlicht.

Bij een pui situatie met vaste panelen volledig omkaderd met de klikprofielen (DF03+DF04) geldt het onderstaande:



Uitgaande van een voorbeeld afmeting van 2.000 (B) x 2.000 (H) mm, dan wordt de formule :



–          Hoogte paneel: 2000 – 15 – 15 = 1964mm

–          Breedte paneel: 2000 – 15 – 15 = 1964mm



Bij pui met vaste panelen omkaderd met de klikprofielen (DF03+DF04), onder, boven en links aan bestaande wand, rechts met DF02 profiel, dat in DF01 deurkader komt geldt:



Uitgaande van een voorbeeld afmeting van 2.000 (B) x 2.000 (H) mm, dan wordt de formule :



–          Hoogte paneel: 2000 -15 – 15= 1970mm

–          Breedte paneel: 2000 -15 +15 = 2000mm



aan de wandzijde  -15 mm (aftrek) aan de kaderzijde (zoals de situatie op de tekening) + 15 mm (insteek)…., dus zou o.b.v. 2.000 mm strakke breedte maat, de glasbreedte 2.000 mm zijn.

  • Voor glasdikte:
    • 10 of 5/5/2
    • 12 of 6/6/2
    • 16 of 8/8/2
  • Klemmen d.m.v. klemrubber (apart bestellen)
  • Afname per handelslengte van 6000mm, prijs per handelslengte!
  • Glasaftrek: 15mm per profiel
  • Afmeting: 30x25x30x1,5mm
  • Wordt toegepast bij bevestiging van het deurkader aan de wand, of bij toepassing boven/zijlicht.



Bij een pui situatie met vaste panelen volledig omkaderd met de klikprofielen (DF03+DF04) geldt het onderstaande:

Uitgaande van een voorbeeld afmeting van 2.000 (B) x 2.000 (H) mm, dan wordt de formule :

–         Hoogte paneel: 2000 – 15 – 15 = 1964mm

–         Breedte paneel: 2000 – 15 – 15 = 1964mm

Bij pui met vaste panelen omkaderd met de klikprofielen (DF03+DF04), onder, boven en links aan bestaande wand, rechts met DF02 profiel, dat in DF01 deurkader komt geldt:

Uitgaande van een voorbeeld afmeting van 2.000 (B) x 2.000 (H) mm, dan wordt de formule :

–         Hoogte paneel: 2000 -15 – 15= 1970mm

–         Breedte paneel: 2000 -15 +15 = 2000mm

aan de wandzijde  -15 mm (aftrek) aan de kaderzijde (zoals de situatie op de tekening) + 15 mm (insteek)…., dus zou o.b.v. 2.000 mm strakke breedte maat, de glasbreedte 2.000 mm zijn.

Extra informatie

Uitvoering

Aluminium geanodiseerd, Zwart Structuur, Rvs effect
